Diagram Editor

Otello Wiki sitesinden
Şuraya atla: kullan, ara

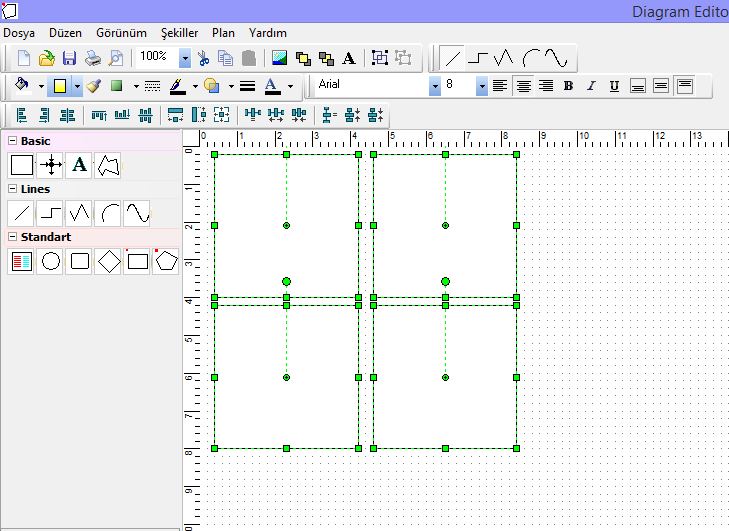

Rack Plan için Kat Planı, Restoran POS arayüzünde Masa Planı ve Banket Mekan rezervasyonlarında mekan düzeni çizimlerinde Diagram Editor kullanabilirsiniz. Editor ekranında şekil çiziminde yardımcı araç çubukları ile ilgili açıklamaları aşağıda bulabilirsiniz.


Diagram Editor düzenleme ekranında bir şekil seçildiğinde araç çubuğunda ilgili seçeneklerin aktif olduğunu göreceksiniz. Birden fazla şekil çiziminde boyutlandırma renklendirme ve hizalama işlemini aynı anda yapmak için birden fazla seçim yapılması gerekmektedir. Birden fazla seçim yapmak için klavyenizden ShiftKey.png butonunu basılı tutarak fareden sol tık ile seçim yapmanız gerekmektedir.


DiagramEditorToolBarFile_NewDiagram.jpg Yeni bir diagram sayfası açılmasını sağlar.

DiagramEditorToolBarFile_OpenDiagram.jpg Önceden kayıt edilmiş bir diagram sayfasının açılmasını sağlar.

DiagramEditorToolBarFile_SaveDiagram.jpg Diagram sayfasında yapılan çalışmanın kayıt edilmesini sağlar.

DiagramEditorToolBarFile_PrintDiagram.jpg Diagram sayfasının yazıcıdan döküm alınmasını sağlar.

DiagramEditorToolBarFile_PrintPreview.jpg Diagram sayfasının yazdırmadan önce önizlemsinin gösterilmesini sağlar.

DiagramEditorToolBarFile_Zoom.jpg Diagram ekranında düzenleme yaparken yakınlaştırmayı veya uzaklaştırmayı sağlar.

DiagramEditorToolBarFile_Cut.jpg Diagram ekranında seçili nesneleri keser başka yere yapıştırarak taşıma da yapılabilir.

DiagramEditorToolBarFile_CopyPaste.jpg Diagram ekranında seçili nesneleri kopyala ve yapıştır işlemlerinin yapılmasını sağlar.

DiagramEditorToolBarFile_BlockPicture.jpg Diagram ekranında seçili nesneler içine resim eklenmesini sağlar.

DiagramEditorToolBarFile_FrontBack.jpg Diagram ekranında seçili nesnelerin kesişenlerinin önde veya arkada görünmesini ve içinde yazılan metin yazı tipi ve boyutunun belirtilmesini sağlar.

DiagramEditorToolBarFile_Draw.jpg Diagram ekranında nesneler de çizim yaparken çizim tipinin belirtilmesini sağlar.


DiagramEditorToolBarEdit_Shape.jpg Diagram ekranında seçilen nesnenin içeriğini belirtilen renkle doldurulmasını sağlar.

DiagramEditorToolBarEdit_Gradient.jpg Diagram ekranında seçilen nesnenin içeriğini belirtilen düzen ve renkle doldurulmasını sağlar.

DiagramEditorToolBarEdit_Brush.jpg Diagram ekranında seçilen nesnenin içeriğini fırça ile renklendirilmesini sağlar.

DiagramEditorToolBarEdit_Shadow.jpg Diagram ekranında seçilen nesnenin gölgelenmesini sağlar.

DiagramEditorToolBarEdit_Line.jpg Diagram ekranında satır çizgisi eklenmesini sağlar.

DiagramEditorToolBarEdit_Text.jpg Diagram ekranında metin renklendirmesi ve farklı düzenlerin yapılmasını sağlar.


DiagramEditorToolBarAllign_Allign1.jpg Diagram ekranında seçilen nesnelerin sağa, sola hizalanmasını ve yatay merkeze ortalanmasını sağlar.

DiagramEditorToolBarAllign_Allign2.jpg Diagram ekranında seçilen nesnelerin aşağı, yukarı hizalanmasını ve dikey merkeze ortalanmasını sağlar.

DiagramEditorToolBarAllign_Allign3.jpg Diagram ekranında seçilen nesnelerin enini yüksekliğini veya boyutunun eşitlenmesini sağlar.

DiagramEditorToolBarAllign_Allign4.jpg Diagram ekranında seçilen nesnelerin arasındaki yatay boşlukların en genişe göre veya en dara göre ayarlanmasını yada hepsine eşit aralık verilmesini sağlar.

DiagramEditorToolBarAllign_Allign5.jpg Diagram ekranında seçilen nesnelerin arasındaki yatay boşlukların en genişe göre veya en dara göre ayarlanmasını yada hepsine eşit aralık verilmesini sağlar.

DiagramEditorToolBarBasic.jpg Diagram ekranında nesnelerin oluşması için ekrandan seçim yapılır.

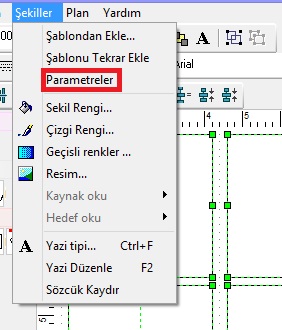

POS modülünde mas planında sisteme masalara tanımlamak için masa nesnesinin seçilerek Şekiller menüsünden Parametreler seçeneğinin seçilmesi gerekmektedir.

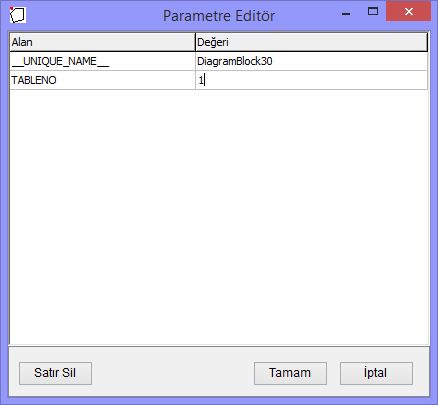

Parametre ekranında iken klavyenizden aşağı yön tuşu ile bir satır açarak Alan kısmına TABLENO Değer kısmına masa numarasına yazarak masa numara tanımı yapılmış olacaktır. Bu işlemle masa numarası olan masalara tek tıkla adisyon açma imkanı sağlanmış olacaktır.
